硬碟喇叭

這個小玩意兒,是建國中學,鄭永銘老師教的,超級有創意!
這東西的構造原理不難,但是實際製作的時候,還是花了不少功夫。其中比較常碰到的就是輸出訊源的功率不夠,造成喇叭不運作。
寄件者 硬碟喇叭

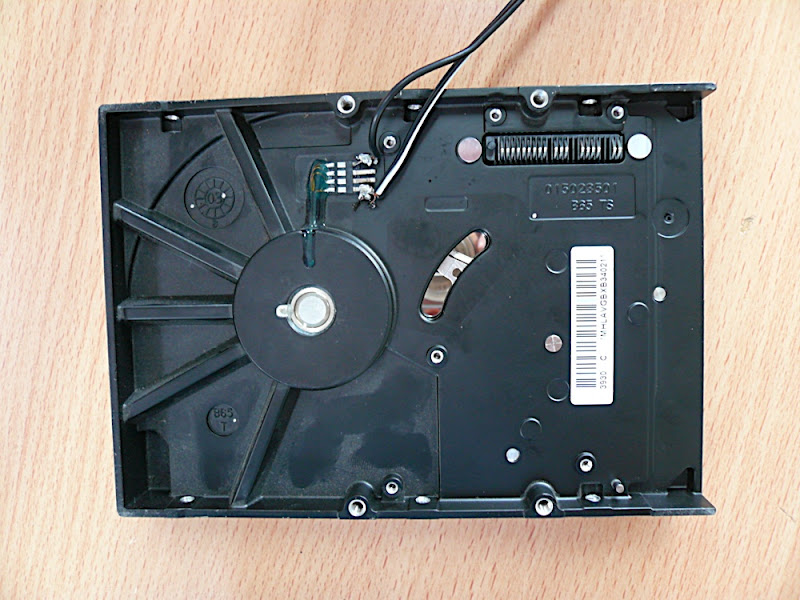

先把硬碟外殼拆了,下面有幾個電源接點。圖上有接線的地方,是硬碟磁盤轉動的馬達部分。另外有一排接點,是這個實驗的主角。只要把訊源的頭,對那些接點一個一個測試。有其中兩個接點的電源會給讀寫頭的線圈。接上之後立刻會有聲音。
寄件者 硬碟喇叭

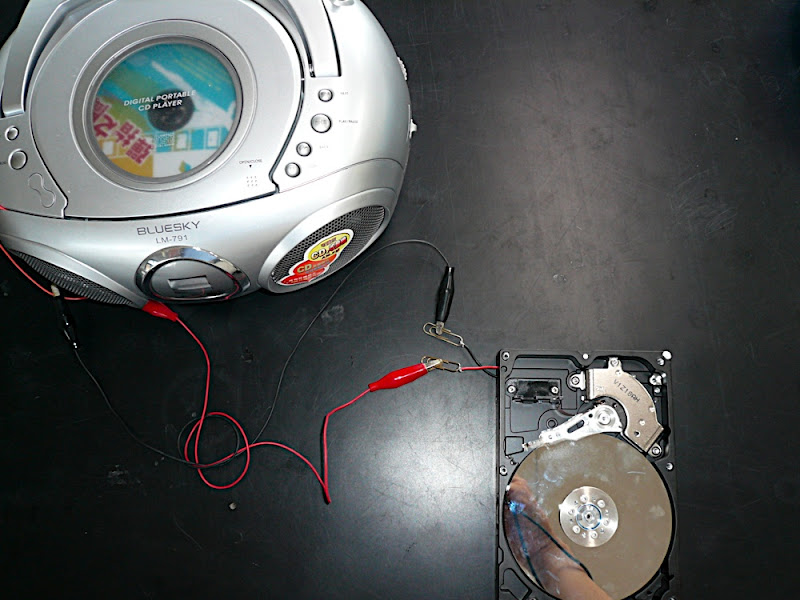

我用手提音響當訊源,輸出給硬碟。效果如下的影片,聲音錄的很不清楚,但是實際操作的時候,耳朵可以分辨的出歌曲喔。
